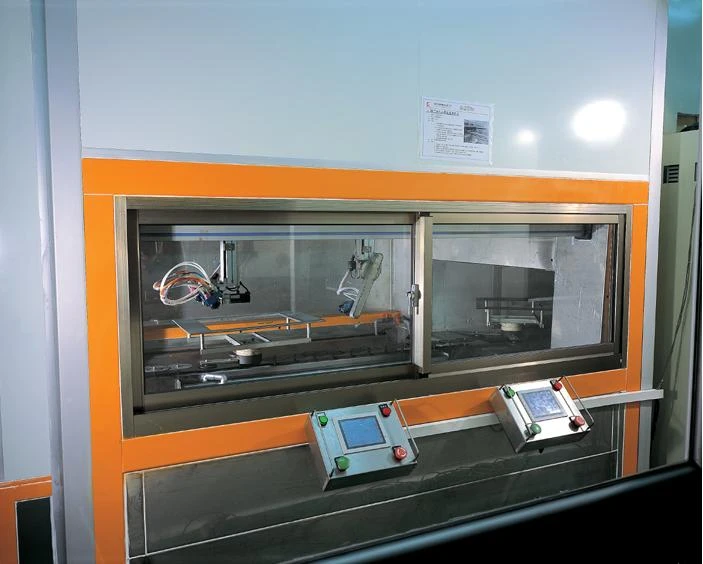

全方位在線追蹤自動噴塗機

全方位在线追踪自动喷涂机 一、 适用产品: 适用於喷高光产品，如 60 寸大小液晶电视外框、笔记本、电视外壳、按键…… 二、 喷涂工件尺寸最大 1800 mm x 1500 mm. 三、 工艺资料: 1.链条速度: 0-5 m/min. 2.产量:具体视工件而定. 3.喷枪数量:自动喷枪 4 米喷房各 3 支，视乎工件大小配置，触摸屏调节喷枪雾化压力，喷弧大小，及油量大小，数位化操作，方便，快捷且便於记载 4.供漆机配置美国产 308 固瑞克泵浦及稳压阀，带气动搅拌，气动升降机组。供油量大，油压平稳，操作方便. 5.喷涂方式：数轴多面喷涂. 6.X 轴往复速度：伺服马达驱动，0-3 m/s. 7.X Y Z 轴行程：1200 x 600 x 300mm(4 M 喷房). 8.控制方式：触摸屏输入配合可编程 PLC 中央控制箱. 工件自转喷涂设备 (一涂一烤、两涂两烤、三涂三烤、另加UV固化) 工件自转喷涂设备(自动调枪型) 特点： 依工件变化，自动调整喷枪，高低、前后、角度位置，可配合打版机模拟程式，减少 停线调枪打样时间、喷枪条件数位化记忆，减少对师傅的依赖，生产管理容易。一、 适用产品: 手机、相机、MP3、音箱、玩具、化妆品盒、键盘、滑鼠. 二、 喷涂流程: 上料－人工静电除尘－自动静电除尘－自动喷涂－静置烘烤 冷却－UV 固化－下料. 　 (每增加一涂一烤 3、4、5 工艺需增加一组设备). 三、 外观尺寸: L 16 m x W 6 m x H 3 m.四、 工艺资料: 1.链条输送速度:0-8 m/min. 2.工件自转速度:10-200 r/min. 3.工件尺寸:直径 300 mm x 高度 400 mm. 4.产量:400-8000 件/h (依工件大小变动). 5.喷枪数:8 支(可依喷涂需要增加或减少). 6.喷涂方式:工件自转(正转、反转)配合各角度喷枪循序喷涂. 7.喷房:水洗、涡漩水流、负压排气. 8.补风:可依无尘等级需求规划不同等级之供气过滤系统. 9.烤箱:彩钢外观、远红发热、岩棉隔热、SCR分控、可搭配 UV 固化炉施工. 10.操作方式:人机界面采用可编程 PLC 中控系统、来料自动感测、自动喷涂. 全方位自动喷涂机GS－3000A 一、 适用产品: 手机、相机、NB、音箱、矽胶按键、键盘、手提电脑…… 二、 喷涂流程: 1 上料－2 人工除尘－3 四方位 90 度自转配合各角度喷枪经由纵、横、竖 多轴进行喷涂－4 下料. 三、 外观尺寸: L 2 m x W 1.85 m x H 2.55 m. 四、 工艺资料: 1.治具座转换速度:0-10 r/min. 2.治具盘自转速度:0-50 r/min. 3.工件尺寸:L 700 mm x W 700 mm x H 250 mm. 4.喷枪数:中压高雾化红枪 1 支(如需要可再依喷涂状况增减枪数). 5.喷枪转动角度：0-180 度. 6.喷涂方式：治具座正转、反转配合各轴定位及喷枪角度循序喷涂. 7.喷涂速度:0-3 m/s. 8.前后、左右、上下往复行程:900 mm x 1000 mm x 300 mm. 9.操作方式:人机界面采用可编程 PLC 中控系统、数控自动喷涂机型不同， 可记忆 25-100 组程式，可喷 22 面. 优点: 1、采用机械手 ROBOT 关节臂，喷涂方位自由度扩大, 专门针对工件死角位置。 2、手摇轮脉动发生器, 便以精确, 快捷编程。 3、机身结构一体化, 高速运作更加平稳。 4、采用德国Festo导轨, 持久耐用。 5、机架体积小，移动方便，针对性喷涂专业强，量产高，更省漆，高效率。 6、伺服马达精确控制,辅助探针功能,精度高、产品稳定。 全方位自动打版机 一、适用工件: 手机壳、USB 键盘，滑鼠、NB …… 二、适用范围: 涂料送样色板、涂料入料品检、小量插单生产(可平面喷涂与模拟工件自转喷涂). 三、尺　　 寸: L 2.34 m x W 1.5 m x H 2.15 m. 四、规　　格: 1.工件尺寸:L 300 mm x W 300 mm x H 130 mm. 2.供油方式:重力式油杯、双油杯、或外接压力桶、供漆泵. 3.喷涂速度:0-2 m/s. 4.操作方式:人机界面采用可编程 PLC 中控系统、数控自动喷涂，可记忆25组程式，可喷22面. 五、特　　 点: 模拟完成之正确动作条件程式，可传输至涂装控制主机，直接完成量产数据.
